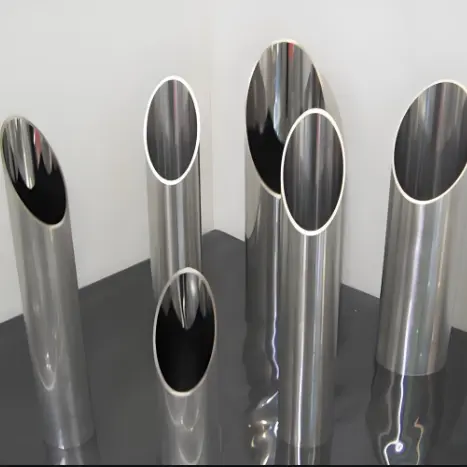

ステンレス製クリーンパイプ

Shuangsen は中国工場からステンレス鋼清浄パイプを製造および供給しています。 Ra≦0.2μmまで内面研磨、電解加工対応、気密試験済み。クリーンルーム、無塵作業場、半導体サポートシステムなどで使用されます。 304/316L。 ISO認証取得済み。仕様：Φ15.9mm～Φ168.3mm
長さ：3500mm～7500mm（通常長さ：6000mm）
肉厚：0.89mm～3.05mm
規格：HG/T21608

お問い合わせを送信

製品説明

Shuangsen が製造および供給ステンレス製クリーンパイプ中国工場から直接。内面は Ra≤0.2µm まで研磨されており、滑らかで痕跡がなく、汚染に強いです。表面不動態化を強化するための電解処理をサポートします。材料グレード: 304 および 316L。クリーンルーム環境、粉塵のない作業場、半導体サポートシステム、微粒子制御が重要な高純度流体搬送用に設計されています。 ISO 13485、9001、14001、45001認証を取得。

表面品質と粒子制御

ステンレス製クリーンパイプ内面の完全性を重視して製造されています。機械研磨加工によりRa≤0.2μmを実現し、加工痕や傷、溶接影のない平滑な表面を実現しています。このレベルの仕上げにより、粒子の捕捉と細菌の付着が最小限に抑えられ、チューブは流体の純度を維持する必要があるクリーンルーム用途に適しています。

追加表面処理オプションとして電解処理も対応しております。この電気化学プロセスにより、表面の不純物が除去され、表面粗さがさらに低減され、不動態酸化層が強化されます。機械研磨と電解処理を組み合わせることで、半導体サポートシステム、製薬クリーンルーム、精密製造環境の清浄度要件を満たす表面が生成されます。

清浄度と表面特性

内部機械研磨 – Ra ≤ 0.2µm、滑らかで跡がつきません
電解処理をサポート - 表面不動態化を強化
汚染制御 – 粒子の捕捉を最小限に抑えます
耐食性 - 不動態層の維持
材質オプション – 304 および 316L
検証 - バッチごとの気密テスト

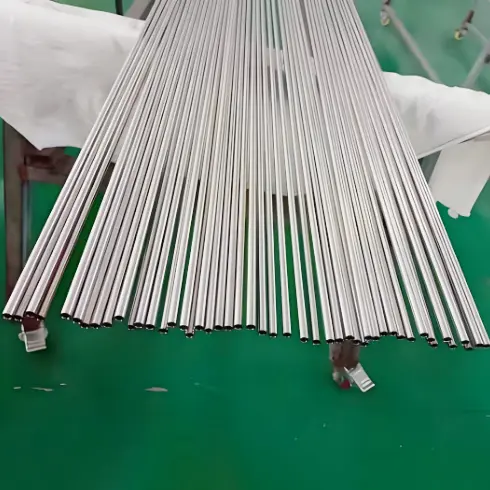

Stainless Steel Cleanliness Pipe

寸法範囲と入手可能性

標準外径範囲は 19.0mm (3/4 インチ) ～ 165.2mm (6 1/2 インチ) です。肉厚オプションは 0.89mm ～ 3.05mm です。特定の設置要件に合わせてカスタム寸法を利用できます。

外径(インチ)	外径(mm)	肉厚(mm)	一般的なクリーンサービス
3/4	19	0.89 – 3.05	クリーンルーム用流体ライン
1	25.4	0.89 – 3.05	粉塵のない作業場
1 1/4	31.8	0.89 – 3.05	半導体サポート
1 1/2	38.1	0.89 – 3.05	製薬クリーンルーム
—	48.6	0.89 – 3.05	精密な流体ハンドリング
2⅜	60.3	1.5	クリーンルームプロセスライン
3	76.2	1.5	大型クリーンルームシステム
4	101.6	1.5	メインクリーンルームヘッダー
5 1/2	139.8	0.89 – 3.05	大口径クリーン
6 1/2	165.2	0.89 – 3.05	大口径クリーン

公差はJIS G3447またはASTM A269/A270に準拠します。通常、長さは -0/+10mm です。

品質検証と漏れ検査

各バッチのステンレス製クリーンパイプは次の検査順序の対象となります。

気密試験 – 漏れのない性能を検証します
内面検査 - Ra 値の目視および機械測定
寸法検証 – 外径、肉厚、長さ
材料検証 – 工場証明書ごとの化学チェック
表面汚染チェック – 指定されている場合は粒子数の検証

コイルの熱数から成形、溶接、仕上げまでトレーサビリティを確保しています。工場テストレポートはバッチごとに発行されます。生産現場では第三者による検査を行うことができます。

注文仕様チェックリスト

製品の名称
材質グレード (304 または 316L)
寸法と公差クラス
数量（個または全長）
梱包方法（バンドル、木箱、またはカスタム）
表面仕上げ要件（機械研磨、電解）
試験方法（気密性、粒子数）
特別なマーキングまたは端部保護

クリーンルームおよび無塵用途

このチューブは、複数の業界のクリーン環境向けに仕様化されています。

半導体製造– サポートシステム、流体分配
医薬品の製造– クリーンルームのプロセスライン、滅菌液体の取り扱い
精密エレクトロニクス– 粉塵のないワークショップの流体輸送
医療機器製造– 組立エリアの清掃サービス
バイオテクノロジー– 高純度流体移送
食べ物と飲み物– 衛生的に重要な液体の取り扱い

コンプライアンス基準と認証

標準	外径公差	壁の公差
JIS G3447	≤25.4: ±0.15 ; ≤31.8: ±0.16 ; ≤38.1: ±0.19 ; ≤76.2: ±0.25 ; ≤139.8: +0.40/-0.80 ; ≤165.2: +0.40/-1.20	±10%
ASTM A269 / A270	≤38.1: ±0.13 ; 38.1～88.9: ±0.25 ; 88.9 ～ 139.8: ±0.38 ; ≥139.8: ±0.76	OD<12.7: ±15%; OD≥12.7: ±10%
