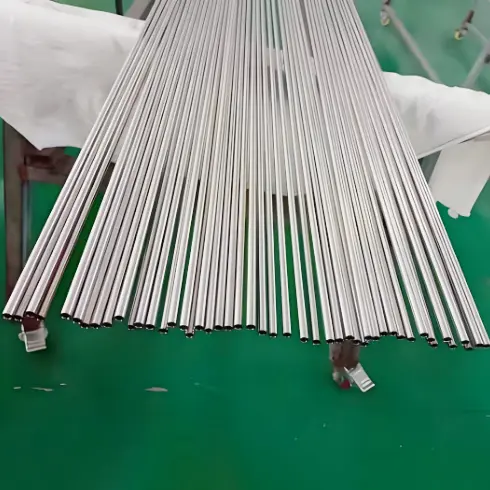

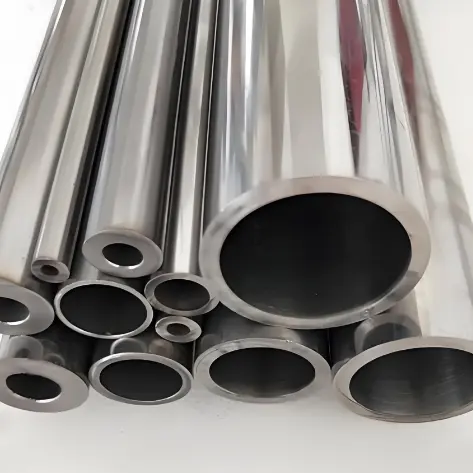

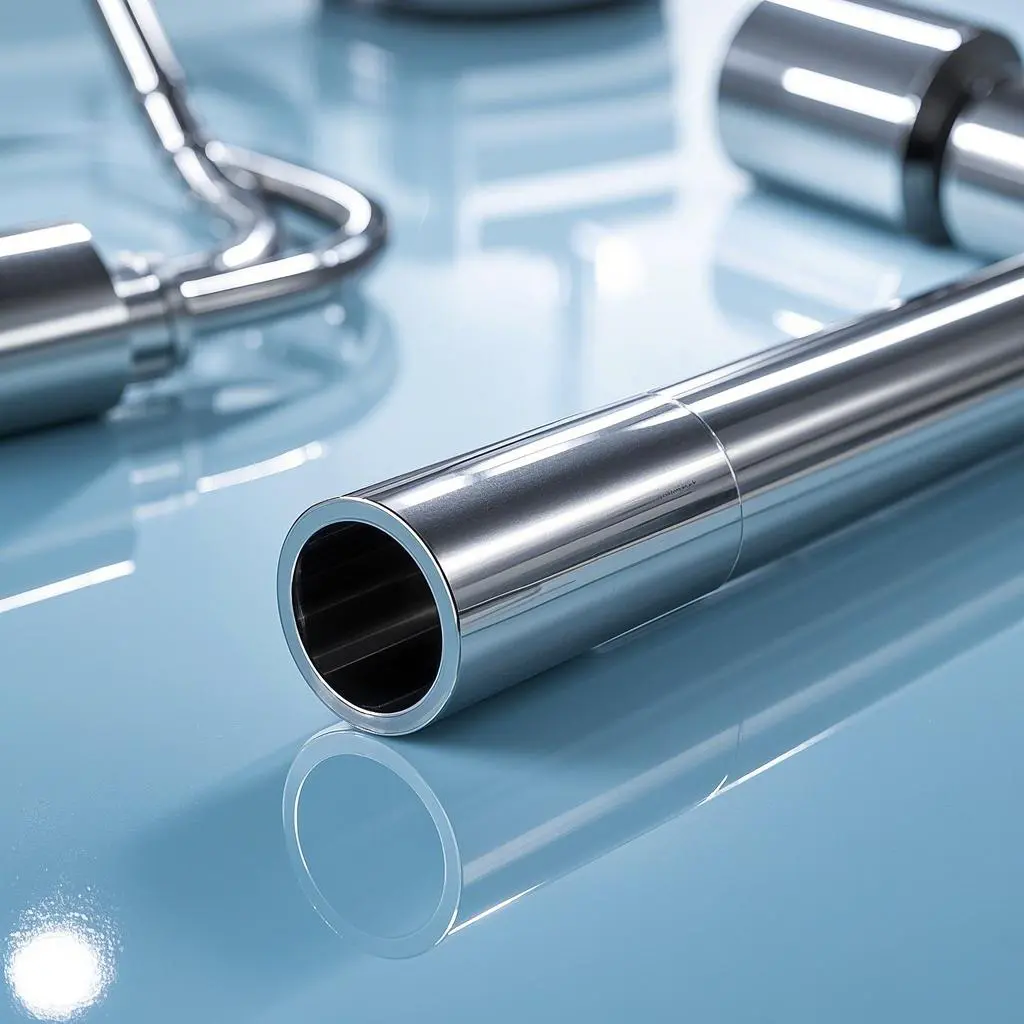

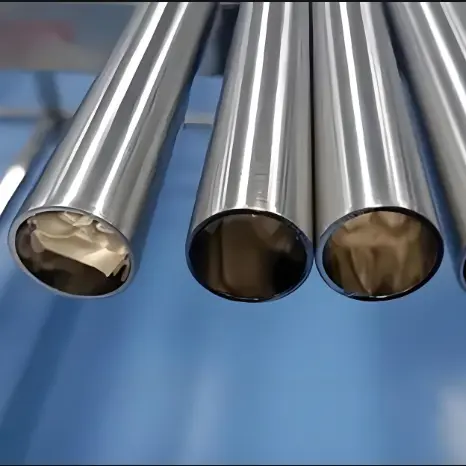

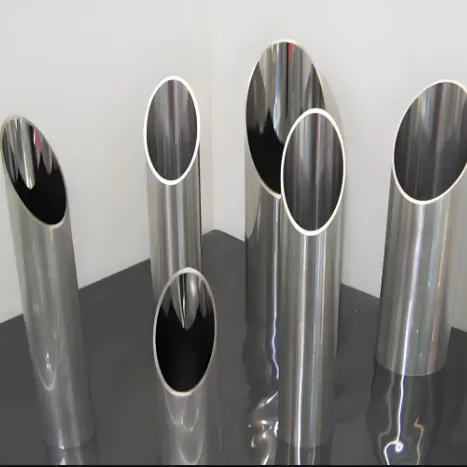

ステンレス電子クリーンパイプ

高性能流体システム コンポーネントのメーカーである Zhejiang Shuangsen Metal Technology Co., Ltd. は、粉塵のない作業場、製薬用水、AI データセンターの冷却用に特別に設計されたステンレス鋼の電子クリーン パイプを提供しています。標準的なチューブとは異なり、当社のプロセスは 0.2μm 未満の内部電解研磨を特徴としており、バイオフィルムや粒子の捕捉を排除します。各パイプは空気漏れ検査を受けます。 133 の生産ラインとインライン熱処理により、当社は 304/316L で外径 19.0 ～ 165.2 mm を供給し、JIS G3447 および ASTM A269/A270 に厳密に準拠し、重要なユーティリティ向けの信頼性を保証します。

高純度の流体搬送 – 汚染ゼロを目指した設計

半導体、バイオ医薬品、および AI 冷却インフラストラクチャでは、表面の完全性がシステムの信頼性を定義します。電子クリーン パイプ シリーズは、多段階の機械研磨とオプションの電解不動態化により、0.2μm Ra 未満の一貫した内部仕上げを実現します。これにより、超純水、攻撃性の媒体、高純度ガスラインに不可欠な粒子の脱落、細菌の付着、化学物質の捕捉が実質的に排除されます。

• 内装仕上げ≤0.2μm (痕跡なし)、表面形状計で検証。
• 電解研磨強化されたCr/Fe比と不動態層に利用可能です。
• 全数気密試験– 各チューブは個別に圧力減衰テストが行​​われています。
• 材料オプション:304/316L– 工場証明書まで完全に追跡可能。

このステンレス製の電子クリーン パイプ ラインは単なるチューブではありません。これは、表面粗さがプロセスの歩留まりやメンテナンス間隔に直接影響を与える閉ループシステムにとって重要なコンポーネントです。標準のサニタリーチューブと比較して、洗練された ID 仕上げにより、実際のクリーンルーム用途における CIP (定置洗浄) 頻度が最大 40% 削減されます。

精度公差 – JIS および ASTM 準拠

自動軌道溶接およびフェルール接続では、寸法管理は交渉の余地がありません。当社の電子クリーン パイプは、次の 2 つの並行した品質フレームワークに基づいて製造されています。

• JIS G3447– 大きな直径の場合、外径公差は ±0.15mm (≤25.4mm) ～ +0.40/‑1.20mm です。
• ASTM A269 / A270– 外径公差 ±0.13mm (≤38.1mm) ～ ±0.76mm (≧139.8mm)。
• 肉厚許容差: ±10% (OD ≥12.7mm) / ±15% (OD <12.7 mm)。
• 長さ: 固定またはランダム、長さに合わせてカットのオプションあり (標準 +0/-0mm / +10mm)。

このデュアルスタンダード機能により、国内および海外のプロジェクトへのシームレスな統合が可能になり、中間アダプタやリエンジニアリングの必要がなくなります。

● 利用可能。特定の厚肉ゲージに対する特別な公差 (例: +0.30mm)。

25 年以上にわたるプロセスの改良

クリーンサービス用チューブの製造経験は、機械の操作だけにとどまりません。当社の施設には、以下を備えた 133 の溶接パイプ組立ラインがあります。

• オンライン真円度管理システム– 溶接中のリアルタイムの外径補正。
• 内部溶接レベリング技術– 肉厚を減らすことなく内部ビードを除去します。
• インライン光輝固体溶融熱処理– 均一な粒子構造と酸化スケールのない表面を保証します。

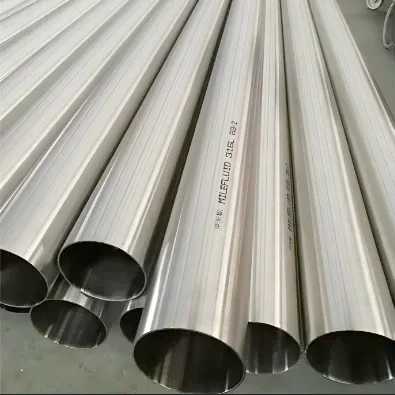

このインフラストラクチャと、超クリーン業界からの 20 年にわたるフィードバックを組み合わせることで、電子クリーン パイプ専用の研磨シーケンスと不動態化パラメータを改良することができました。その結果、常に次の条件を満たす製品が生まれます。ステンレス大径厚肉パイプ寸法安定性と表面仕上げが同様に重要な要件。

重要なインフラストラクチャで実証済み

当社の電子クリーン パイプは、障害が許されない環境に導入されています。

• AI コンピューティング データセンター– 厳格なイオン清浄度を備えた HUAWEI 用冷却ループ、Envicool。
• 製薬/バイオプロセス– WFI (注射用水) およびクリーンスチームの供給。
• 半導体工場– 超高純度の化学薬品とスラリーの供給ライン。
• 食品と飲料の衛生– 高温の CIP/SIP 回路。

権威は認証に反映されます: ISO9001、ISO14001、ISO45001、およびISO13485（医療機器）。さらに、同社は「国家ハイテク」および「専門的で洗練されたユニークな新しい小さな巨人」の称号を取得しています。これらの認定は、厳格な技術監査を経た後にのみ与えられます。

この電子クリーンパイプが他と比べて優れている理由

• 気密試験により内装仕上げを確認– 目視検査だけではありません。
• 電解研磨を社内に統合– 第三者による取り扱いによる汚染を回避します。
• 厚肉機能- 生産するステンレス大径厚肉パイプ内径 0.2 μm 未満の仕上げを維持しながら、壁厚 3.05 mm で外径 165.2 mm まで対応します。
• 直接的な材料トレーサビリティ– 各コイル/プレートは ASTM/EN 規格に準拠してコード化されています。
• 短いリードタイム– 133 の生産ラインにより、標準注文とカスタム注文を並行して処理できます。

Compared to conventional polished tubes, our process eliminates the “orange peel” effect often seen after bending or welding, because the base material’s grain structure is preserved through controlled heat treatment.これは、塩化物が豊富な環境における応力腐食の問題の減少に直接つながります。

よくある質問 – 技術的な説明

内部粗さを測定する正確な方法は何ですか?

ISO 4287 に準拠した接触形状計、複数の円周トレース付き。平均Ra≤0.2μm。

このステンレス製の電子クリーンパイプは、内部の仕上げを劣化させることなく曲げたり溶接したりできますか?

はい – 光輝アニーリングプロセスにより、感作が最小限に抑えられます。ただし、内部酸化を防ぐため、溶接中はアルゴンでパージすることをお勧めします。

電解研磨は全ての注文に必須ですか？

いいえ、これはオプションの付加価値です。機械研磨だけですでに≤0.2μmを達成しています。電解処理により耐食性がさらに向上します。

輸送中に内部表面を保護するためにどのような梱包が使用されますか?

各チューブはポリエチレンのエンドプラグでキャップされ、防錆紙で包まれ、木箱に束ねられています。キャップの端は長距離海上輸送のために窒素パージされています。

監査済みプロセス – コイルからコンテナまで

• 原料検査– 化学組成 (OES) と機械的引張。
• 工程内モニタリング– 壁厚（超音波）、OD/ID（レーザーマイクロメーター）。
• 最終リリース– 静水圧試験または空気圧試験（注文に応じて）、さらに遊離鉄のフェロキシル試験。
• ドキュメント– EN 10204 3.1/3.2 証明書、完全なロットのトレーサビリティ付き。

この体系的なアプローチにより、ステンレス大径厚肉パイプさまざまなバリエーションは小口径チューブと同じ表面の完全性を維持しますが、これはロール成形の応力のために多くのメーカーが保証できない課題です。

ライフサイクル上の利点

• 総所有コストの削減– 汚れが減るため、交換頻度が減ります。
• 100% リサイクル可能– 304/316L グレードは閉ループのリサイクル ストリームと完全に互換性があります。
• エネルギー効率の高い生産– 当社の光輝焼鈍炉は蓄熱式バーナーを使用しており、従来のバッチ炉と比較して天然ガス消費量を 18% 削減します。

これらの要素は、機械的性能を損なうことなく、欧州および北米のエンドユーザーにとっての ESG (環境、社会、ガバナンス) の優先事項と一致しています。

直接製造の利点

• 社内ツーリング設計 – 非標準の外径と厚さの組み合わせに迅速に切り替えられます。
• 専用のクリーンパイプ生産ライン - 相互汚染を避けるために、一般の工業用パイプ製造から隔離されています。
• リクエストに応じて、リアルタイムの SPC (統計的プロセス制御) データにアクセスできます。
• のサポートステンレス大径厚肉パイプスプライスなしで最大 6 メートルまでのカスタム長さ。

最も要求の厳しいクリーンアプリケーション向けに設計

要件が製薬用水、高度な冷却システム、または化学物質の移送のいずれであっても、電子クリーン パイプ シリーズは検証済みの表面品質と機械的信頼性を提供します。 JIS/ASTM 二重準拠、社内電解研磨、全数リークテストの組み合わせにより、輸入代替品と同等以上の保証レベルを提供します。

双泉鋼管工業は、ステンレス鋼電子クリーンパイプなどの精密ステンレス鋼配管において世界的に認められる中国ブランドの構築に取り組んでいます。当社施設の認定と、大手テクノロジー企業 (HUAWEI や Envicool など) との 25 年間の実績は、「中国製」が実際に「ベンチマーク品質」を意味することを証明しています。クリーンサービス配管がミッションクリティカルであるプロジェクトの場合、当社の機器と方法論は、一貫性があり、検証可能で、再現可能な結果が得られるように設計されています。

— Shuangsen: where precision meets process integrity. —
