ステンレス鋼オートバイフレームチューブ

Shuangsen は、安全性が重要な構造フレームワーク向けに設計されたプレミアムグレードのステンレス鋼オートバイ フレーム チューブ ソリューションの著名なメーカーおよび認定世界的サプライヤーとして運営されています。 133 の産業用組立ラインを備えた 20,000 平方メートルの施設を利用するこの工場は、高度な全窒素シールドと純水素アニーリング システムを通じて構造の完全性を確保しています。この製品は、30% を超える膨張率と 690 MPa を超える引張限界を備えた優れた冷間成形能力を示し、積極的な曲げやかしめ時の破損のリスクを排除します。 ISO9001、ISO14001、ISO45001などの主要な品質管理認証に裏付けられたこのブランドは、最大1000時間の塩水噴霧ベンチマークまで検証された耐食性を備えた非常に安定した構造コンポーネントを提供します。

機械的性能と構造的完全性の限界

シャーシのコンポーネントと安全性が重要なフレーム アセンブリには、継続的な振動、高温酸化、および深刻な機械的疲労に耐えるチューブが必要です。この製品ラインは、厳しい実際の動作条件を再現する包括的な社内テスト体制を通じて検証されており、下流の製造プロセスでのスクラップ率の削減を保証します。

研究室の検証指標

• 引張強さ ≥690 MPa:ASTM E8規格に準拠したユニバーサルテストにより、極度の耐荷重性が検証されています。
• 拡張率 >30%:冷間スウェージング、フレア加工、エンドフォーミング加工に必要な優れた延性を確保します。
• 平坦化機能:チューブ壁が指定された高さまで完全に圧縮されたとき、破裂や亀裂はゼロです。
• マンドレルの曲げ許容差:微小破壊を発生させることなく、固定マンドレル上での 180° の曲げに対応します。
• 1000時間の塩水噴霧暴露:外側の金属マトリックスは、ASTM B117 試験基準に基づいて完全に腐食しない状態を保ちます。

材料グレードの分類

合金の選択は、長期的な耐熱性、耐環境性、構造成形性に直接影響します。 304 および 316L は、ご要望に応じて標準 18-8 および 16-2-2 組成で完全にサポートされますが、コア製造マトリックスは次の個別の要素しきい値を管理します。

学年	C (≤)	シ（≤）	マンガン（≤）	P (≤)	Ｓ（≦）	Cr	に（≤）	ティ
409	0.08	1.00	1.00	0.045	0.045	10.5～11.75	0.50	6×C～0.70
409L	0.06	1.00	1.00	0.015	0.015	10.5～11.75	0.50	10×C-0.75
410	0.04	1.00	1.00	0.045	0.045	10.3～12.5	0.50	—

熱安定性の境界と硬度プロファイル

各製造ロットのステンレス鋼オートバイフレームチューブ強い応力下でも均一な機械的フィードバックを保証するように処理されています。内部結晶応力は処理中に完全に除去され、その後の製造操作中に予測可能な動作が保証されます。

熱抵抗特性

エンジンの熱や急速な熱サイクルにさらされる際の故障をなくすために、合金の構造特性は厳格な熱処理基準に従って管理されています。この処理には、860°C ±10°C で安定して維持される専用のベル炉アニーリング サイクルが含まれます。これにより、完成したコンポーネントは、最大 815 °C の断続的な使用温度や 675 °C に達する連続的な熱環境に、構造を劣化させることなく対応できます。

バッチ検証された機械的特性

• グレード409:引張強度460MPa、耐力265MPa、伸び32%、硬度140HVを実現。
• グレード 409L:引張強度410MPa、耐力235MPa、伸び37%、硬度123HVを実現。
• グレード410:引張強度365MPa、耐力195MPa、伸び22%、硬度200HVを実現。

次元の可用性と幾何学的構成

製造インフラストラクチャは、最新のエンジニアリング レイアウトと厳しいシャーシ公差に適合する多様な空間マトリックスをサポートしています。標準構成は定期的に維持されますが、切断時の材料の無駄を排除するために 3500 mm ～ 7500 mm のカスタム長さに対応します。

外径と厚みの調整

次の分布プロファイルは、自動組立ライン全体で定期的に処理される標準の外径と肉厚の組み合わせを示しています。

外径範囲(mm)	0.5mm	0.6mm	0.7mm	0.8mm	0.9mm	1.0mm	1.2mm	1.5mm	2.0mm	2.5mm	3.0mm	4.0mm
Φ25以下	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能
Φ25～Φ44.5	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能
Φ44.6～Φ63.5	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能
Φ76.2～Φ101.6	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能
Φ101.6以上	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能	利用可能

注：標準製作長さは6000mmです。この工場の完全な産業能力は、Φ8mm ～ Φ273mm の外径範囲と、0.40mm ～ 3.5mm にわたる肉厚分布を網羅しています。

表面状態の分類と加工技術

表面状態は、特に視認性の高い外装構造用途の場合、長期的な腐食防止と最終的な美観の両方に深く影響します。のステンレス鋼オートバイフレームチューブ範囲は特殊な機械的追跡を受けて、外層全体にわたる均一性を確保します。

機械研磨の基準

• 明るい表面仕上げ:180# から 400# グリットまでの機械サンディング トラックを利用して、構造部品に一貫したサテンの外観を提供します。
• 鏡面仕上げ：高い反射率を実現するために、400# から最大 800# グリットまでの高光沢の鏡面反射校正を提供します。

すべての研磨手順は機械的に実行され、同一の砥粒深さと砥粒方向が確保されます。化学光沢処理は使用されていないため、材料を粒界攻撃から保護し、粒界エッチングを回避し、長期保管後も元の合金の耐食特性を維持します。

産業用アプリケーション環境と処理特典

高い膨張限界と影のない溶接継ぎ目の組み合わせにより、ステンレス鋼オートバイフレームチューブ積極的な二次製造手順にもスムーズに適応します。特殊なフォーマットにより、予熱や中間アニーリングを行わずに構造を操作できるため、不必要なエネルギーコストから生産予算を保護できます。

プライマリエンジニアリングの導入

• 頑丈なオートバイのフレーム、構造用メインレール、および壁の厳密な均一性が必要なリアスイングアームアセンブリ。

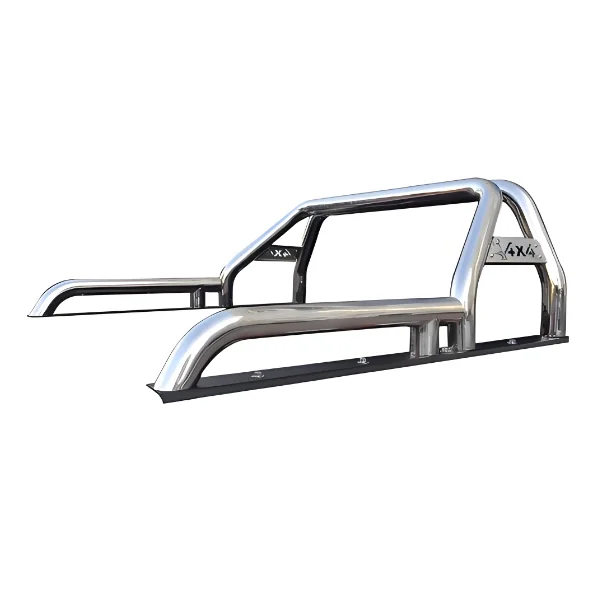

• 衝撃に強いロールケージ、エンジン保護バー、安全性が重要なシャーシコンポーネント。

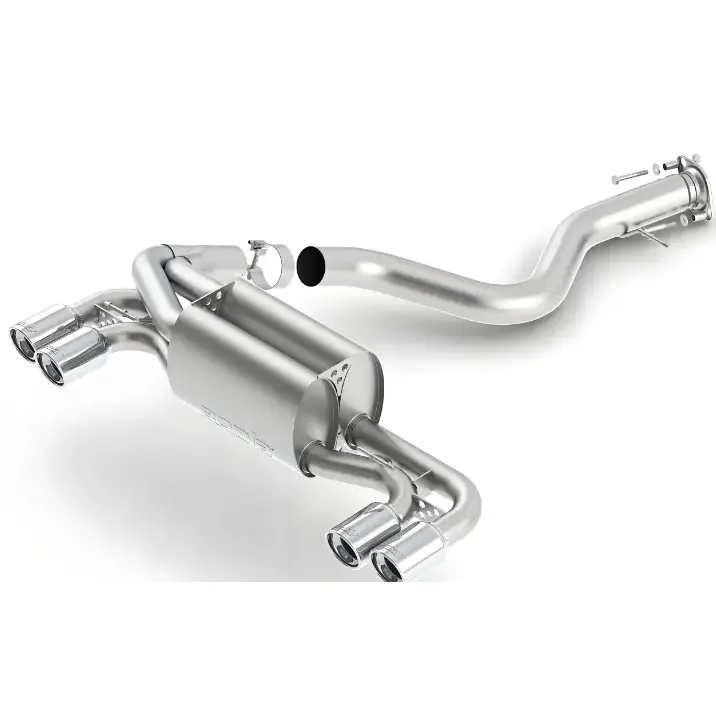

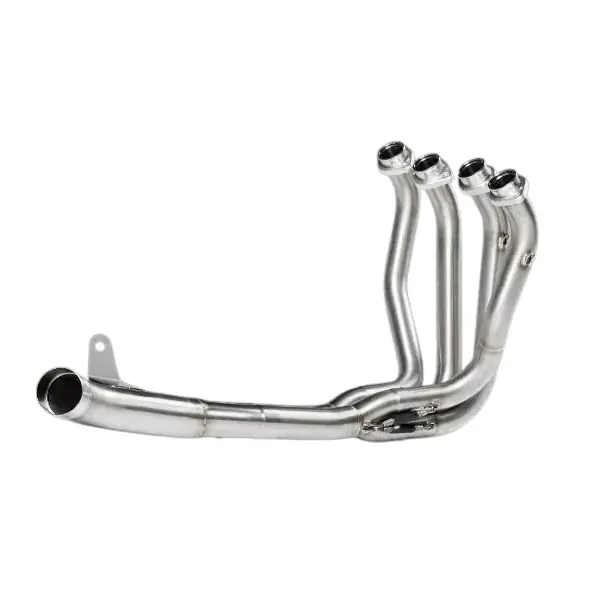

• 熱サイクルに対する回復力を必要とする高度な排気システム、メインヘッダー、レゾネーター、露出したテールパイプ。
• 高圧ショックアブソーバーシリンダーと油圧システムでは、滑らかで完璧な内部ボアが求められます。
• シャーシスタビライザーセットアップ、アンチロールバー、高強度サスペンションリンク。

品質管理基準と診断テスト

現場での絶対的な運用安全性を確保するために、すべての製造工程は、ASTM A554、JIS G3446、および GB/T 12770 国際規格に準拠した厳格な破壊および非破壊検査プロトコルの対象となります。

必須の検証プロトコル

• 平坦化テスト:サンプルを所定の高さまで圧縮し、溶接パスが割れたり層間剥離することなく激しい圧縮に耐えられるようにします。
• 曲げ試験:正確なマンドレル半径にわたって 180° の変形を強制し、壁の延性とコアの完全性を検証します。
• 拡張テスト:円錐形のマンドレルをチューブの口の奥まで押し込み、構造的な破断を起こすことなく元の外径の 30% を超える拡張を実現します。
• 機械的試験:社内の万能試験機を使用して、実際の降伏強度、伸び率、引張境界を取得します。
• 塩水噴霧試験:ASTM B117 パラメータに基づいて 1000 時間実施され、9/10 以上の表面評価を保証します。

すべてのテストシーケンスは実験施設で記録され、第三者の検査官が直接目撃することができます。すべてのアウトバウンドバッチ出荷には、完全なトレーサビリティ文書とテストレポートが付属します。

私たちを選ぶ理由

• 優れた成形性マージン:検証済みの 30% 以上の拡張能力は、一般的な業界標準の 20% ～ 25% を上回り、複雑なフレアリングや曲げルーチン中のスクラップ率を大幅に削減します。
• 影のない溶接シーム:全窒素シールド溶接を純水素アニーリング環境と組み合わせて利用することで、高砥粒研磨中に溶接パスが変色したり、溝ができたり、酸化したりすることがなくなります。
• 1000時間の腐食保証:優れた合金制御と組み合わせたハイエンドの機械研磨により、湿気や道路の塩分環境に対する長期的な耐性が確保されます。
• 充実した生産インフラ:1999 年に設立された 20,000 平方メートルの施設を運営しており、25 年以上の専門的な経験に裏打ちされた 133 の完全な工業用溶接組立ラインが収容されています。

• グローバル認定プロファイル:生産ラインは、ISO9001 (品質)、ISO14001 (環境)、ISO45001 (労働衛生)、および ISO13485 (医療機器) 規格に厳密に従って稼働しています。

よくある質問

「影のない溶接」という用語は、後続の表面処理において何を意味しますか?

機械研磨を適用した後、溶接継ぎ目が視覚的に検出できないことが保証されます。表面の溝、局所的な変色、粒界のエッチングがなく、部品全体にわたって滑らかで連続した仕上げが得られます。

ステンレススチール製オートバイフレームチューブは、他のシャーシコンポーネントへの直接溶接に対応できますか?

はい。このチューブは、標準的な工業用 TIG、MIG、およびレーザー溶接方法と完全に互換性があります。窒素でシールドされた一次溶接シームにより、二次接合技術との優れた冶金学的適合性が保証されます。

1000 時間の塩水噴霧認定は、未加工の金属または研磨された金属でテストされていますか?

検証は、研磨された鏡面仕上げのサンプルに対して直接行われます。これは、動作中のコンポーネントの実際の現実の表面状態を反映しており、機械仕上げが保護酸化層を損なわないことを証明しています。

輸送中の傷による損傷を防ぐために、チューブ管はどのように梱包されていますか?

すべてのピースは保護クラフト紙で挟まれ、厚いPEフォームで束ねられ、高度な防湿フィルムで完全に包まれてから、しっかりと木製の箱に入れられます。

すべての生産指標は品質コンプライアンスに関して追跡可能ですか?

はい。特定の溶接電流、正確な光輝焼鈍温度、機械研磨速度などのあらゆる処理変数はデジタル的に記録され、絶対的なトレーサビリティを保証するために 10 年間安全に保管されます。
