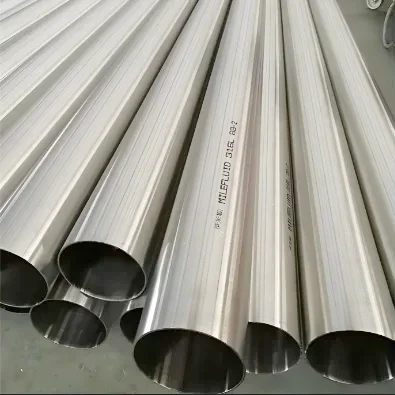

工業用ステンレス鋼チューブ

Shuangsen は工業用ステンレス鋼チューブを中国の工場から直接製造しています。滑らかな内部ボアによりスケーリングを防止し、最大 30m/s の流量をサポートします。印刷と染色、飲料水、医療ガス、熱水、海水システムで使用されます。 304/304L/316/316L。 ISO13485認証取得。

お問い合わせを送信

製品説明

双泉用品工業用ステンレス鋼チューブ中国工場から直接。滑らかな内部ボアによりスケーリングを防止し、流体抵抗を低減し、最大 30 m/s の流量をサポートします。不純物の析出がなくサニタリーな構造です。材質：304、304L、316、316L。印刷および染色装置、飲料水システム、医療ガスの供給、熱水、海水のパイプラインで使用されます。 ISO13485認証取得。

流体力学と流動性能特性

工業用ステンレス鋼チューブは、流れ効率と長期信頼性が優先される流体輸送用途向けに設計されています。内面仕上げにより摩擦抵抗が最小限に抑えられ、過度の圧力降下なく最大 30 m/s の流量が可能になります。また、滑らかなボアによりスケールの蓄積や沈殿物の蓄積が防止され、長期間の使用期間にわたって一貫した流量性能が維持されます。

材料の選択には 304、304L、316、および 316L が含まれており、各グレードは搬送される流体に基づいて選択されます。 304 および 304L は、飲料水、医療ガス、空気システムに適しています。 316 および 316L は、海水、薬液、高温水の用途向けに耐食性を強化します。チューブは固溶体処理と内部機械研磨を経て、酸洗または光沢 180# ～ 600# 研磨などの表面仕上げオプションを使用して製造されます。

流体取り扱いの利点

滑らかな内部ボア – スケーリングや堆積物の付着を最小限に抑えます
流量容量 – 最大 30 m/s の速度をサポート
低い流体抵抗 – 必要なポンピングエネルギーを削減します
衛生的な構造 - 流体の流れに不純物が沈殿しない
耐食性 – 流体化学に適合した材料グレード

スケールフリーの操作 – メンテナンス間隔と清掃頻度を削減します

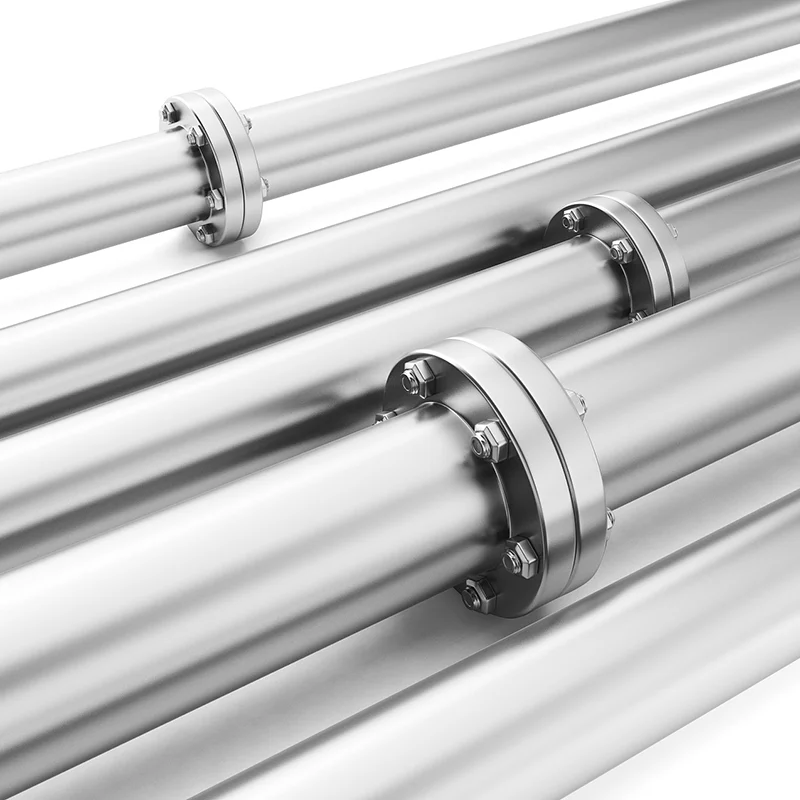

Industrial Stainless Steel Tubing

寸法範囲と公差の仕様

標準外径範囲は 19.0mm (3/4 インチ) ～ 165.2mm (6 1/2 インチ) です。肉厚オプションは 0.89mm ～ 3.05mm です。カスタム寸法は図面仕様に基づいて作成されます。

外径(インチ)	外径(mm)	肉厚(mm)	代表的な用途
3/4	19	0.89 – 3.05	医療ガス、水道
1	25.4	0.89 – 3.05	飲料水、空気
1 1/4	31.8	0.89 – 3.05	湯のし、捺染
1 1/2	38.1	0.89 – 3.05	海水、化学薬品
—	48.6	0.89 – 3.05	工業用液体
2⅜	60.3	1.5	熱水、蒸気
3	76.2	1.5	海水、化学薬品
4	101.6	1.5	工業用液体
5 1/2	139.8	0.89 – 3.05	大口径流体
6 1/2	165.2	0.89 – 3.05	大口径流体

公差はJIS G3447またはASTM A269/A270に準拠します。特に指定がない限り、長さは通常 -0/+10mm です。

表面処理と防食

内面の機械研磨により、粒子の付着やバイオフィルムの形成を防ぐ滑らかな仕上げが得られます。これは、液体の純度が要求される飲料水、医療ガス、食品加工用途にとって非常に重要です。外部表面オプションには、酸洗 (酸化スケールを除去し、不動態層を復元) または光沢のある 180# ～ 600# 研磨 (美観的な仕上げと追加の耐食性を提供) が含まれます。

全てのチューブに固溶処理を施しております。この熱処理プロセスにより炭化物が溶解され、微細構造が均質化され、耐食性と延性が最大化されます。溶液処理と表面仕上げを組み合わせることで、海水、化学溶液、高温水システムなどの厳しい流体環境でもチューブが確実に機能することが保証されます。

表面仕上げオプション

内部機械研磨 - 滑らかでスケールのない表面
外部酸洗い – スケールを除去し、不動態層を復元します
外部光沢研磨 – 180# ～ 600# グリット仕上げ
固溶体処理 - すべての長さに適用
不動態化 – 耐食性を高めるためのオプション

検査と品質検証

各バッチの工業用ステンレス鋼チューブ次の方法を使用して検査されます。

口開きテスト – 内部表面の品質を確認します
平坦化テスト – 溶接シームの完全性を検出します
曲げ試験 – 成形性と延性を検証します
静水圧試験 – 2.45MPa (25kg) リーク試験
渦電流探傷 – 表面および表面下の欠陥をスクリーニングします

コイルの熱数から成形、溶接、仕上げまでトレーサビリティを確保しています。工場テストレポートはバッチごとに発行されます。生産現場では第三者検査（SGS、BV）を利用できます。

注文仕様チェックリスト

製品の名称
材質グレード（304、304L、316、316L）
寸法と公差クラス
数量（個または全長）
梱包方法（バンドル、木箱、またはカスタム）
熱処理条件
試験方法（静水圧、渦電流等）
外面仕上げ（酸洗、ブライト180#～600#）
内壁粗さ要件（Ra、Rz）
特別なマーキングまたは端部保護

Industrial Stainless Steel Tubing

流体輸送用途

このチューブは、複数の産業分野にわたる流体処理用に指定されています。

印刷・染色設備– 染料と薬液の搬送
飲料水システム– 飲料水の配布
医療ガスの配送– 酸素、窒素、圧縮空気
給湯システム– 暖房ループと家庭用温水
海水システム– 海洋および沿岸水の取り扱い
工業用流体の移送– プロセス流体、冷却剤、化学薬品

コンプライアンス基準と認証

標準	外径公差	壁の公差
JIS G3447	≤25.4: ±0.15 ; ≤31.8: ±0.16 ; ≤38.1: ±0.19 ; ≤76.2: ±0.25 ; ≤139.8: +0.40/-0.80 ; ≤165.2: +0.40/-1.20	±10%
ASTM A269 / A270	≤38.1: ±0.13 ; 38.1～88.9: ±0.25 ; 88.9 ～ 139.8: ±0.38 ; ≥139.8: ±0.76	OD<12.7: ±15%; OD≥12.7: ±10%
